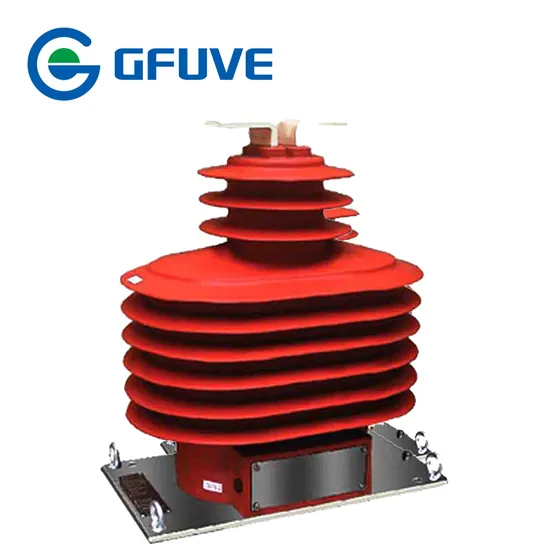

Trasformatore di corrente per esterni ad alta precisione da 33 kV CT

Informazioni di base.

Modello n.	LZZW1-35Q
Fase	Separare
Condizione di funzionamento	All'aperto
Utilizzo	Protezione, Misurazione
Forma di avvolgimento	Tipo a strato singolo e avvolto strettamente
Mezzo isolante	Resina epossidica
Installazione	Tipo di estensione
Struttura del circuito magnetico	Tipo a stadio singolo
Principio di trasformazione della tensione	Tipo elettromagnetico
Parola chiave	Trasformatore di misura di corrente per esterni da 33 kV
Modello	Trasformatore di corrente da 33 kV
Lzzw1-35q	CT strumentale per esterni da 33 kV
Corrente primaria nominale (a)	10-1500A
Classe di precisione	0,2 secondi, 0,5 secondi
Distanza di dispersione superficiale (mm)	1300
Peso (Kg)	72
Standard	IEC60044-1, IEC61869-2 e ANSI/IEEE C57.13
Frequenza	50Hz/60Hz
Materiale	Resina epossidica
Pacchetto di trasporto	Scatola di legno standard per l'esportazione
Specifica	72 kg
Marchio	GFUVE
Origine	Pechino, Cina
Capacità produttiva	10000 pezzi/mese

Descrizione del prodotto

Trasformatore di misura di corrente per esterni ad alta precisione da 33 kV ct
I trasformatori di corrente di media tensione da 33 kV LZZW1-35Q sono completamente chiusi e fusi in resina epossidica. Il trasformatore è dotato di un nucleo e di un gruppo bobina adatti per la misura e la protezione. I trasformatori di corrente sono progettati per sistemi di alimentazione elettrica con frequenza nominale di 50 Hz/60 Hz e tensione nominale di 36 kV. Sono utilizzati per il montaggio esterno. Le prestazioni dei prodotti sono conformi agli standard IEC60044-1, IEC61869-2 e ANSI/IEEE C57.13. I prodotti sono utilizzati per la misurazione dell'energia elettrica, il controllo della tensione e la protezione dei relè.
Dati tecnici

Corrente primaria nominale (A)	Ith/ls (KA rms)	Idyn (picco KA)	Precisione combinazione di classi	Potenza secondaria nominale (VA)	Distanza di dispersione superficiale (mm)	Peso (KG)
1S/2S	0,2S	0,5S	0,2	0,5	5P10	5P15	5P20
10	2	5	0,2(S)/0,2(S) 0,2(S)/0,5(S) 0,5(S)/0,5(S) 0,2(S)/5P 0,5(S)/5P	10	10	15	30	50	30	20	1300	72
15	2.7	6,75
20,25	4	10
30	6.3	15.7
40	8.1	20.2
50	10.8	27
75	16.2	40.5
100	21.6	51,5
150	37.8	94,5
200.250
300.400	54	110
500.600	68,4	136
750.800	95,5	190
1000
1200-1500	140	200
